一、概述

甲带给料机主要用于国民经济生产各部门物料传送系统中料仓的给料，它克服了目前给料系统中广泛使用的往复式和振动式给料机的缺点，改间断给料方式为连续给料方式，变恒定给料量为根据用户需要，给料量动态连续可调，使给料系统更能满足高效、节能、环保的要求。

目前，料仓给料系统中所使用的给料机主要有K型往复式和振动式给料机（见煤矿机械设备选型手册和各生产厂产品样本），两种给料方式的给料机，其结构及工作原理是：在料仓下部设一导料槽，导料槽底板为活动式，用一动力装置带动底板循环往复运动，当底板向给料口方向运行时，物料随底板一起运动，完成给料过程；当底板向反方向运行时，物料在内压力及内外摩擦力的共同作用下，物料并不随底板一起运动；底板不断循环往复运动，仓内物料不断的被送往出料口。两种给料方式的不同点是，给料频率和幅值及运动轨迹的不同。

K型往复式给料机的缺点是：给料机底板在回程中需承受物料很大的摩擦力，所以需要较大的驱动功率，能耗大；由于功率大，结构受力也大，设备重量大；由于给料过程是往复运动，设备振动大，噪音也大；由于结构受力大，运动件磨损快，维修量大；由于给料不连续，生产率较低。

振动式给料机的缺点是：由于给料频率高，噪音也大；由于是靠高频振动给料，其振幅和频率受物料粒度及比重影响较大，所以给料量不稳定，给料量的调整也比较困难；由于是靠振动给料，给料机必须起振并稳定在一定的频率和振幅，但振动参数对底板受力状态很敏感，故底板不能承受较大的仓压，需增加仓下导料槽的长度，结果是增加了料仓的整体高度，使工程投资加大；由于给料高度加大，无法用于替换目前大量使用的K型往复式给料机。

为克服上述给料机的缺陷，我公司开发了系列新型产品——甲带给料机。该产品运行功率小，重量轻，给料量大，给料量稳定、调整方便，噪音小，维修量小，部件通用性强，可用于更换目前正在使用的给料机。

二、结构及工作原理

1、结构

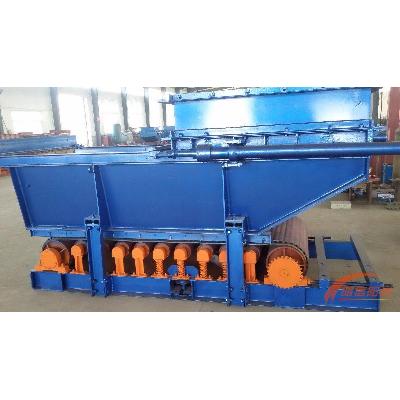

甲带给料机的结构见图三～图六:连接段安装于料仓口部，在其下安装导料槽，在导料槽下安装甲带给料装置；甲带给料装置由驱动滚筒、缓冲托辊及支架、改向滚筒、甲带、胶带等机构所组成；驱动装置由无级变速减速机经链传动带动驱动滚筒；驱动装置和甲带给料装置均安装在托架上，并可调整位置；在导料槽上，安装有闸门机构，在维护检修时实现进料口的开闭。

2、工作原理

料仓内的物料经连接段进入导料槽落在甲带上，甲带静止时物料最终靠内摩擦力而停止运动，在出料口形成一定角度的静止堆积；当驱动滚筒在外动力的驱动下开始旋转时，带动胶带运动，胶带带动其上的甲带运动，甲带带动其上的物料导向出料口，运行中的甲带在出料口卸料后转向回程，物料不断的从出料口排出，从而完成给料过程；二次密封装置对从导料槽和胶带之间间隙中漏出的物料提供密封；改变给料量，可通过调节转臂行星摩擦式无级变速机的调速手轮来改变输出轴转速，改变甲带运行速度的大小（高低），从而改变给料量；改变给料量，也可通过选配变频器，改变电动机转速，从而改变给料量。甲带给料机运行中，系统主要负荷均由滚动轴承支撑，运行阻力小，设备所需驱动功率小，系统各零部件工作寿命长。

三、甲带给料机的优点

1、运行功率小（给煤量4400吨/小时—11KW），能量消耗少，运行经济性好；

2、给料量大、稳定，且调整方便（手动或变频无级调速）；

3、运行平稳，噪音小，保护环境；

4、磨损小，维修量小，使用寿命长；

5、零部件通用性强，安装、维修简便；

6、可替换现用的其它类型的给料机。

四、甲带给料机型号参数

1、 甲带给料机型号说明

2、 甲带给料机参数对照

五、仓口基础

仓口基础根据连接段的安装形式分为两种，一种仓口预留螺栓孔，适合安装内连接式连接段，如图一所示：连接段的上端嵌在仓口里面，螺栓穿过连接段上部角钢孔及仓口预留孔将其与仓口连接，连接段上部角钢可拆卸，安装方便。标准型连接段都是这种连接型式。

                              图一

另一种仓口基础预埋螺栓，适合安装外连接式连接段，如图二所示，连接段悬挂在仓口的下面，螺栓、螺母将其与仓口连接。这种形式的连接段只需将标准连接段上部的角钢倒置，螺栓孔的位置不变，且仓口预埋螺栓的位置按仓口预埋螺栓孔的位置预埋。

                                    图二

六、安装说明

给料机可整体安装，也可分体安装。整体安装时，先将连接段安装于煤仓口，再将给料机整体吊装与连接段用螺栓连接。对于外连接式连接段，也可先将连接段与给料机连接，再整体吊装与煤仓口连接。

分体安装时，先将连接段安装在煤仓口，再安装可拆分的导料槽，然后安装托架等其它部件；

给料机有两种固定方式，悬挂式和支撑式，为了维修方便，推荐采用悬挂式。采用悬挂式时，连接段本身可以作为受料端的悬挂结构，要求矿方预埋卸料端悬挂钢板或吊环。卸料口上部的角钢可以承受悬挂力，现场应把悬挂槽钢、角钢或其它结构和此角钢焊接或用螺栓连接在一起；采用支撑式时，用户可以从给料机的下面支撑，给料机底部的两件20#的槽钢可以承重，用户在下面装设的支承件和此槽钢可以用联接件联接，也可以焊接。

七、调试说明

关闭给料机闸门，检查各部件安装情况，确定无问题时，启动电动机（电动机必须有正常的工作保护），空载运行30分钟后，再检查各部件运行情况良好，即可打开闸门带负荷运行，观察30分钟，各部件运行情况良好后，即可投入正常使用。

给料量主要靠调整给料机运行速度来调整：如为机械无级变速器，务必在给料机运行时调节变速器调节手柄，如为变频器则需按随机说明书要求，设定变频器运行参数改变运行速度，达到所需给料量；
